工艺原理：经去除粉尘、颗粒物后的有机废气流过浓缩转轮时，其中的有机物在转轮吸附区域会被吸附下来，经过吸附净化后的废气达标排放到大气中。一小部分废气(约占处理风量的5%~15%)对转轮冷却区降温后经换热器被加热到180~220℃流入脱附区，将有机物从沸石上脱附出来，使转轮再生，脱附后的高浓度有机废气被送入氧化装置降解。分子筛转轮通过电机驱动，使吸附、脱附、冷却三个工序连续运行，保证净化效率稳定。本工艺适用于大风量，低浓度VOCs废气治理，处理效率稳定可靠，是目前VOCs治理领域主流技术之一。

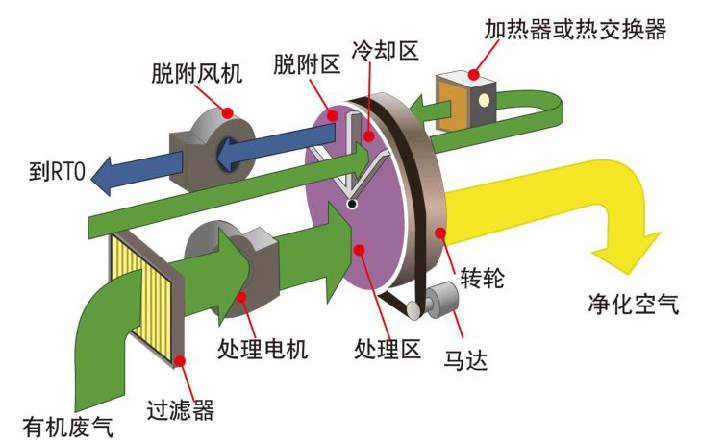

转轮吸附浓缩工艺原理图 沸石转轮浓缩装置是通过转轮的旋转，在转轮（被分割成吸附区、脱附区、冷却区）上同时完成VOCs的吸附、脱附再生和冷却过程。有机废气浓缩比可达5~20倍，可大大降低后端处理设备的规模及运行费用。
沸石转轮图
典型转轮-RTO（三床）工艺流程
典型转轮-RCO（三床）工艺流程
一体化转轮组合CO工艺布局图 |
